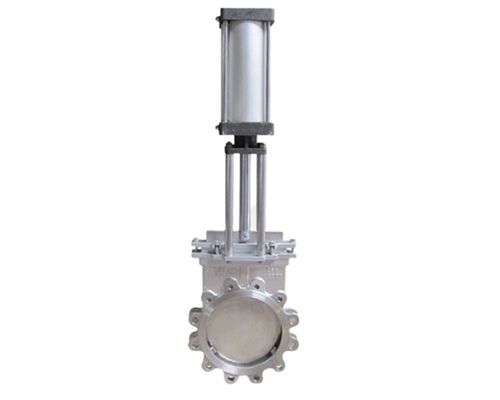

Van cửa dao inox khí nén

I. Van cửa dao inox khí nén là gì?

Van cửa dao khí nén là loại van công nghiệp dùng bộ truyền động khí nén (xi lanh) để diều khiển lưỡi dao inox trượt lên xuống, tự động đóng/mở dòng chảy bên trong đường ống, thích hợp cho các môi trường chứa cặn, hóa chất. bột giấy nhờ khả năng chống ăn mòn và vận hành nhanh chóng, chính xác (On/Off), phổ biến ở các ngành xử lý nước thải, khai khoáng

• Qúy khách tham khảo thêm các dòng van khác tại https://vanbichphukiengiasoc.com/danh-muc/van-dieu-khien/

II. Thông số kỹ thuật và cấu tạo Van cửa dao inox khí nén

2.1: Thông số kỹ thuật van khí nén

+ Kích thước: DN50 – DN300 (2 inch – 12 inch)

+ Chất liệu thân: Inox 304 – inox 316

+ Chất liệu cánh van: inox 304, inox 316

+ Kiểu kế nối: Nối bích tiêu chuẩn BS, JIS, ANSI..

+ Áp lực làm việc: PN10 – PN16

+ Nhiệt độ làm việc: 0 – 120 độ c (gioăng EPDM)

+ Áp suất khí nén: 0.3 – 0.8MPa (để điều khiển bộ truyền động)

+ Môi trường làm việc: Nước, nước thải, bùn đặc, hóa chất

+ Kiểu hoạt động: Tác động đơn hoặc tác động kép

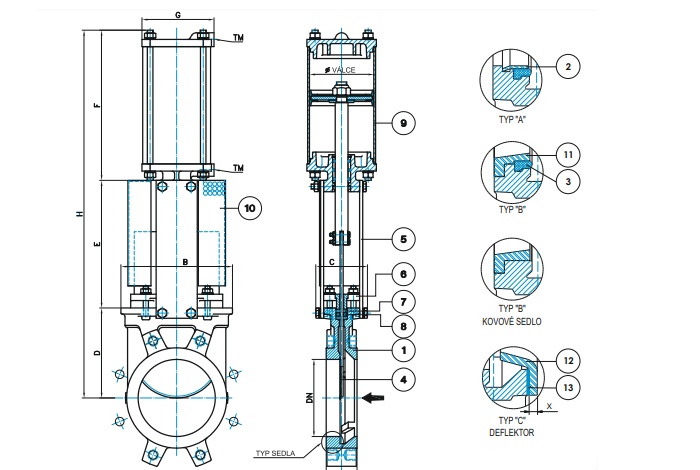

2.2: Cấu tạo chính của van

• Van có cấu tạo gồm 2 bộ phận chính là: Phần van cơ (thân van, cánh van, trục van) và bộ truyền động khí nén (xi lanh khí nén, piston/màng chắn)

Phần van cơ chịu trách nhiệm tiếp xúc trực tiếp với lưu chất và điều chỉnh dòng chảy

+ Thân van: Được chế tạo từ thép không gỉ (inox 304 hoác inox 316) để chống ăn mòn và oxy hóa. Thân van thiết kế đơn giản, gọn nhẹ

+ Trục van (ty van): Kết nối cánh van với bộ điều khiển khí nén, truyền lực từ bộ điều khiển để nâng hạ cánh van. Trục van cũng thường được làm bằng thép không gỉ để đảm bảo độ bền.

+ Cánh van (lưỡi dao): Là bộ phận đóng mở chính, có hình dạng như một lưỡi dao sắc bén, thường làm bằng inox 304, inox 316

+ Gioăng làm kín: Có nhiệm vụ là ngăn rò rỉ lưu chất ra bên ngoài, chế tạo bằng chất liệu EPDM, PTFE

Bộ truyền động khí nén (còn gọi là xi lanh khí nén) là cơ cấu tự động giúp vận hành van mà không cần can thiệp thủ công

+ Xy lanh khí nén: Thường có vỏ làm bằng hợp kim nhôm, bên trong chứa PISTON hoặc màng chắn. Khí nén được cấp vào qua các cổng khí sẽ tạo áp lực di chuyển piston, từ đó kéo hoặc đẩy trục van lên xuống.

+ Đầu cấp khí nén: Các cổng kết nối ống dẫn khí nén từ nguồn cấp (máy khí nén đến xy lanh).

III. Ứng dụng của Van cửa dao inox khí nén
