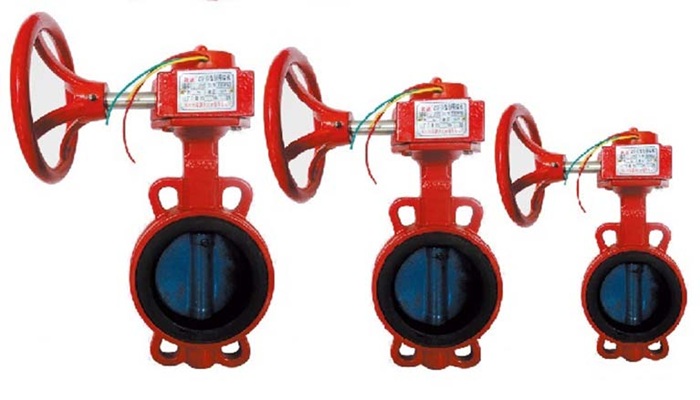

Van bướm tín hiệu Trung Quốc

   Van bướm tín hiệu Trung Quốc là dòng van bướm cơ thông thường (vận hành bằng tay quay) nhưng được tích hợp thêm một bộ công tắc giám sát (limit switch box), dùng để điều tiết dòng chảy bên trong đường ống, có xuất xứ từ Trung Quốc

   Thiết bị có chức năng gửi tín hiệu điện về trung tâm điều khiển để thông báo trạng thái đóng mở của van tại vị trí nhất định trên hệ thống.

I. Thông số kỹ thuật cơ bản Van bướm tín hiệu Trung Quốc

+ Kích thước: DN50 – DN600

+ Chất liệu thân: Gang cầu hoặc gang xám

+ Chất liệu đĩa và trục: Inox 304

+ Kết nối: Dạng kẹp (wafer), mặt bích

+ Áp lực làm việc: PN10 – PN16

+ Nhiệt độ làm việc: – 10 độ c – 120 độ c

+ Bộ giám sát tín hiệu điện: 24V DC

+ Mặt bích kết nối: Tiêu chuẩn BS, JIS, ANSI

+ Môi trường sử dụng: PCCC, tự động hóa

• Xem thêm https://vanbichphukiengiasoc.com/danh-muc/van-gang/

II.. Cấu tạo và nguyên lý hoạt động Van bướm tín hiệu Trung Quốc

2.1: Nguyên lý hoạt động

• Khi quay tay quay hoặc bộ điều khiển điện tác động trục van xoay, đĩa van xoay theo để mở hoác đóng dòng chảy
• Hộp tín hiệu nhận tín hiệu cơ hộc từ trục van, chuyển thành tín hiệu điện để báo về tủ trung tâm, giúp người vận hành biết van đang ở trạng thái nào (đóng hết, mở hết hay đang mở hé)

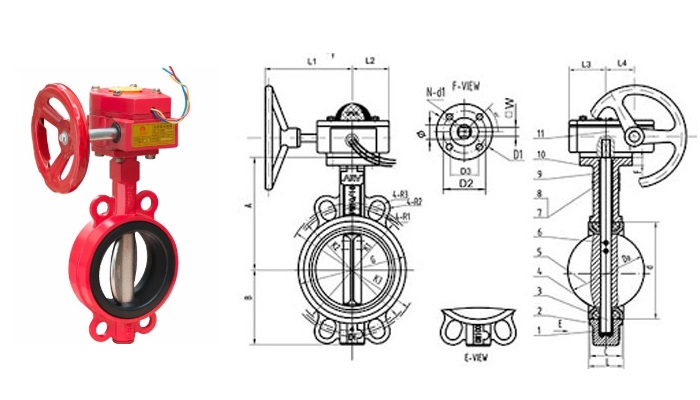

2.2: Cấu tạo chính

• Van có cấu tạo tương tự các dòng van bướm thông thường khác, bao gồm các bộ phận như: Thân van, trục van, đĩa van, gioăng làm kín, bộ vận hành và hộp tín hiệu điện

+ Thân van: Thường làm bằng chất liệu gang cầu, bên ngoài phủ sơn epoxy chống ăn mòn, kết nối với đường ống bằng dạng kẹp hoặc mặt bích

+ Đĩa van: Chế tạo bằng chất liệu inox 304, là bộ phận trực tiếp đóng/mở dòng chảy

+ Trục van: Kết nối giữa đĩa van và bộ phận vận hành, chế tạo bằng thép không gỉ

+ Gioăng làm kín: Chế tọa bằng cao su EPDM giúp vàn ngăn rò rỉ khi đóng van

+ Bộ vận hành và hộp tín hiệu: Tay quay vô lăng giúp người vận hành đóng mở van bằng tay thông qua hộp số trợ lực. Hộp tín hiệu gắn trên hộp số bên trong chưa các công tắc hành trình

III. Ưu điểm nổi bật Van bướm tín hiệu Trung Quốc

+ Giám sát từ xa: Cho phép kiểm soát trạng thái van chính xác mà không cần kiểm tra trực tiếp tại hiện trường.

+ Thiết kế tối ưu: Thân van thường làm bằng gang dẻo, phủ sơn Epoxy chống ăn mòn và chịu được nhiệt độ lên tới 120 độ

+ Độ bền cao: Hoạt động ổn định ở áp suất PN10/PN16, ít tốn chi phí vận hành và bảo trì.

+ Tiết kiệm không gian: Trọng lượng nhẹ, kích thước gọn hơn so với van cổng hoặc van bi, dễ lắp đặt trong không gian hẹp.

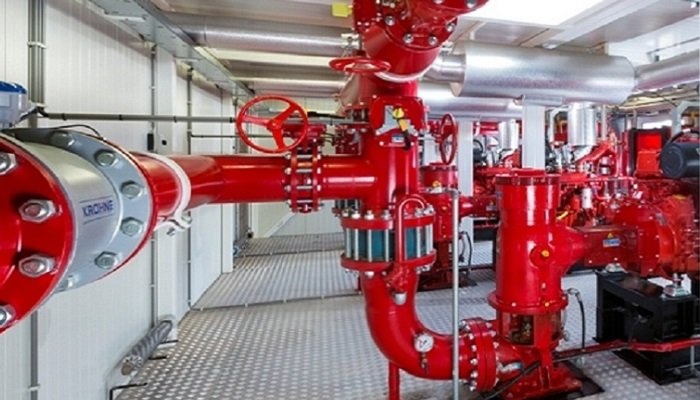

IV. Ứng dụng Van bướm tín hiệu Trung Quốc

+ Van được dùng nhiều trong các hệ thống PCCC của các tòa nhà, chung cư, nhà máy

+ Dùng cho hệ thống cấp thoát nước đô thị như nhà máy xử lý rác thải, cung cấp nước sạch.

+ Dùng cho các dây chuyển sản xuất tự động trong các nhà máy thực phẩm, đồ uống, hóa chất

+ Dùng cho các hệ thống HVAC
